Robot Joint & Gearbox Components
Precision Motion & Drive Components
High-precision custom-machined parts for linear motion systems, ballscrews, belt drives, and actuators — engineered for smooth performance, tight tolerances, and long-term reliability.
- Linear actuator end caps
- carriage plates
- Ballscrew / leadscrew bearing blocks
- Couplers
- Clamp collars,
- Precision spacers
- Pulley hubs
- Belt tensioner blocks
- Buide rail mounting plates
Motion & Drive

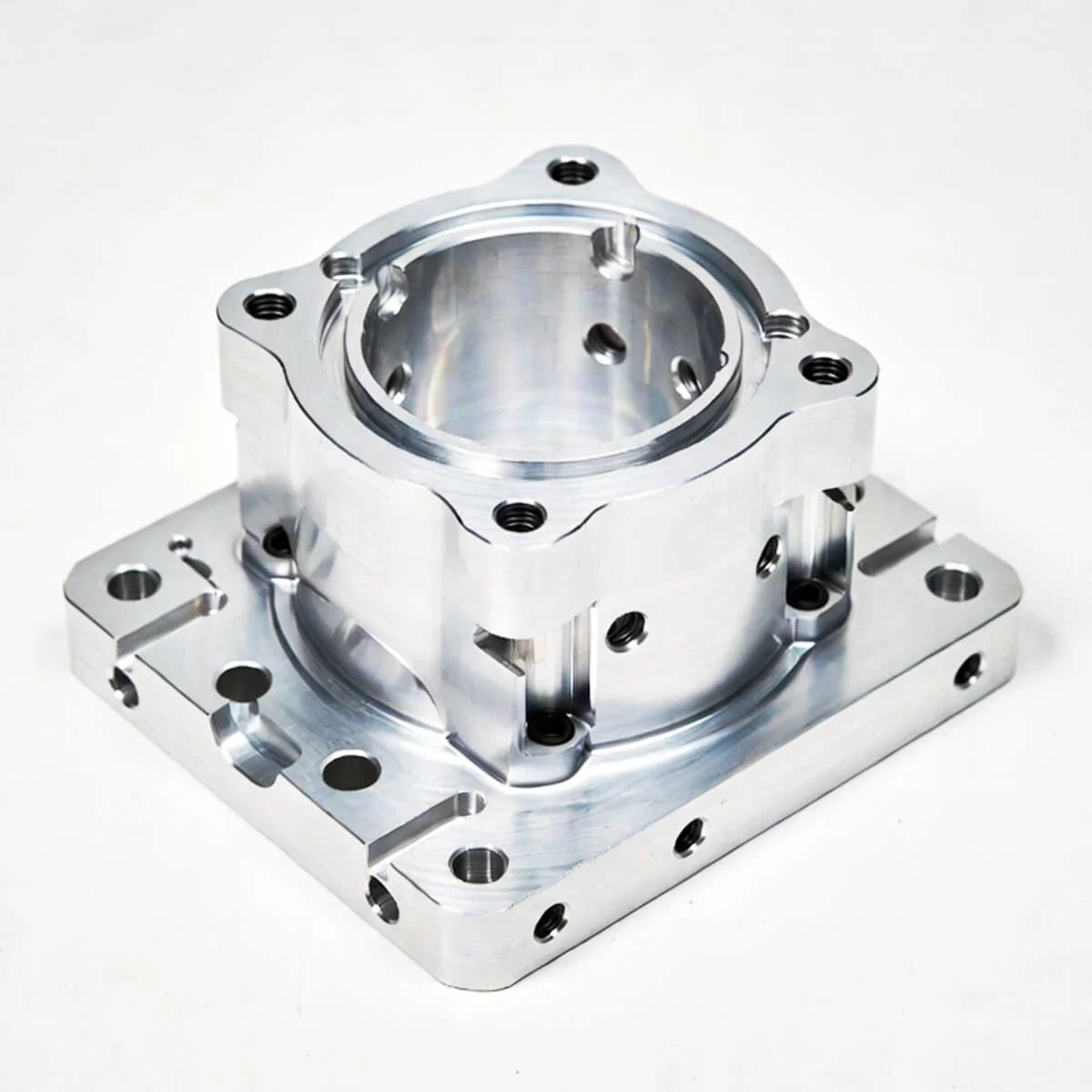

Ballscrew / Leadscrew Bearing Blocks
Application: Support and align ballscrews or leadscrews in linear motion systems, CNC machines, and robotic axes.
Material Examples: Aluminum 6061-T6, 7075-T6, Stainless Steel, Cast Iron.
Tolerance / Finish Notes: Bore tolerance ±0.005 mm, parallelism ±0.01 mm, surface finish Ra 0.8 µm. CMM verified.
Motion & Drive

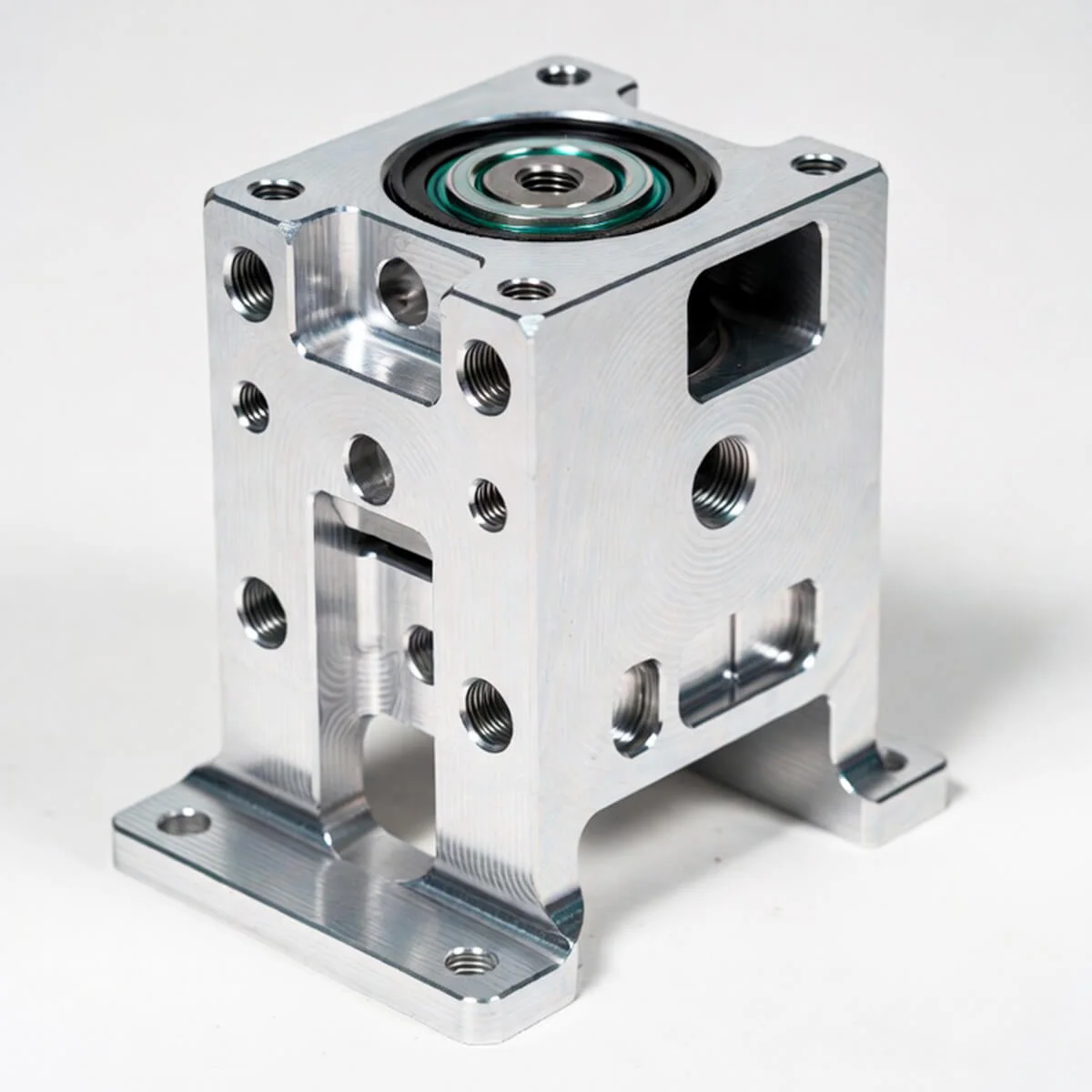

Belt Tensioner Blocks
Application: Maintain optimal belt tension in timing belt drives for robotics, automation, and motion systems.
Material Examples: Aluminum 7075-T6, Stainless Steel, Engineering Plastics.
Tolerance / Finish Notes: Mounting hole tolerance ±0.01 mm, flatness ≤ 0.012 mm, surface finish Ra 0.8–1.6 µm.
Motion & Drive

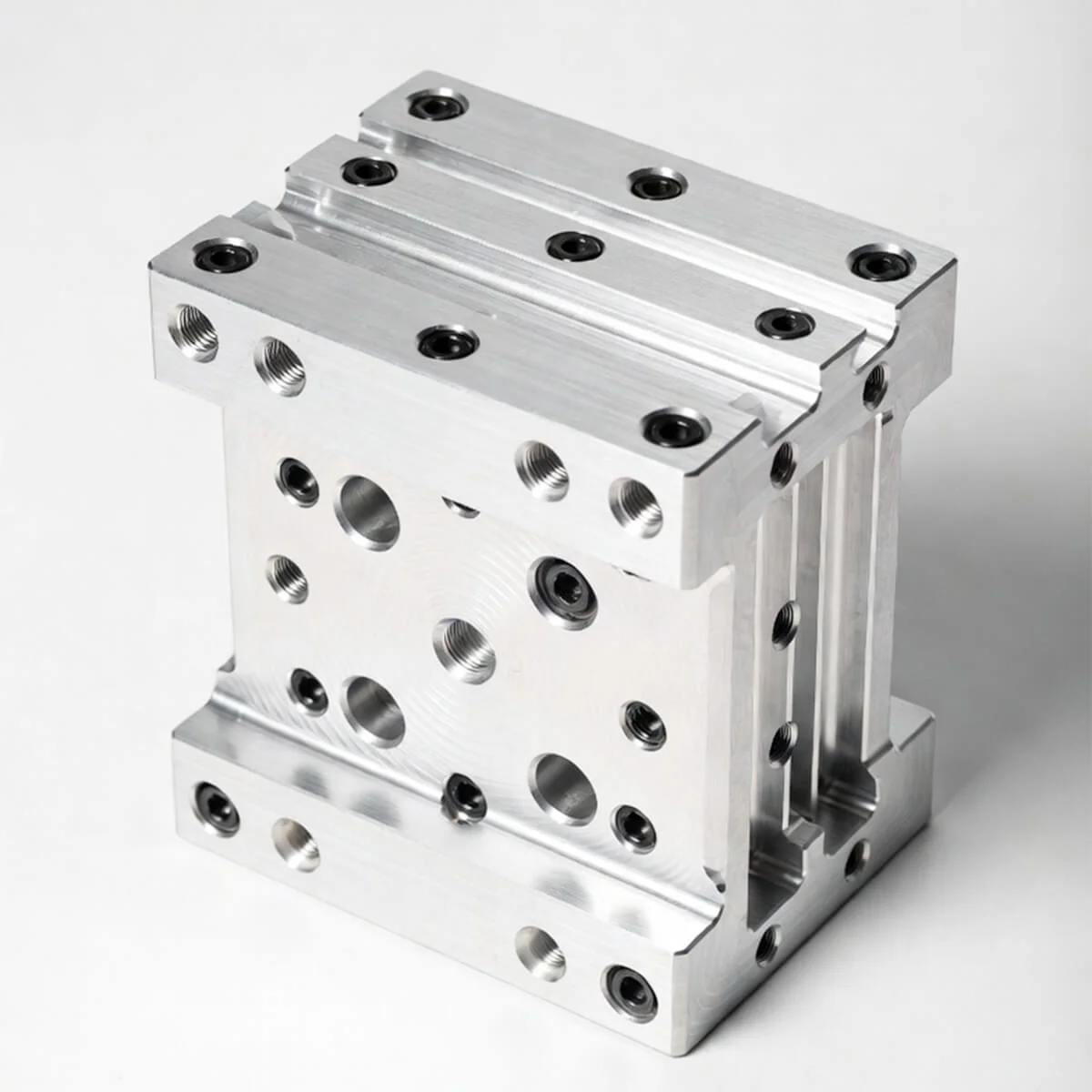

Carriage Plates
Application: Mount and connect payloads to linear guide carriages in motion platforms and robotic systems.
Material Examples: Aluminum 6061/7075, Stainless Steel.
Tolerance / Finish Notes: Hole pattern tolerance ±0.01 mm, flatness ≤ 0.015 mm, parallelism ±0.01 mm.
EOAT & Gripper

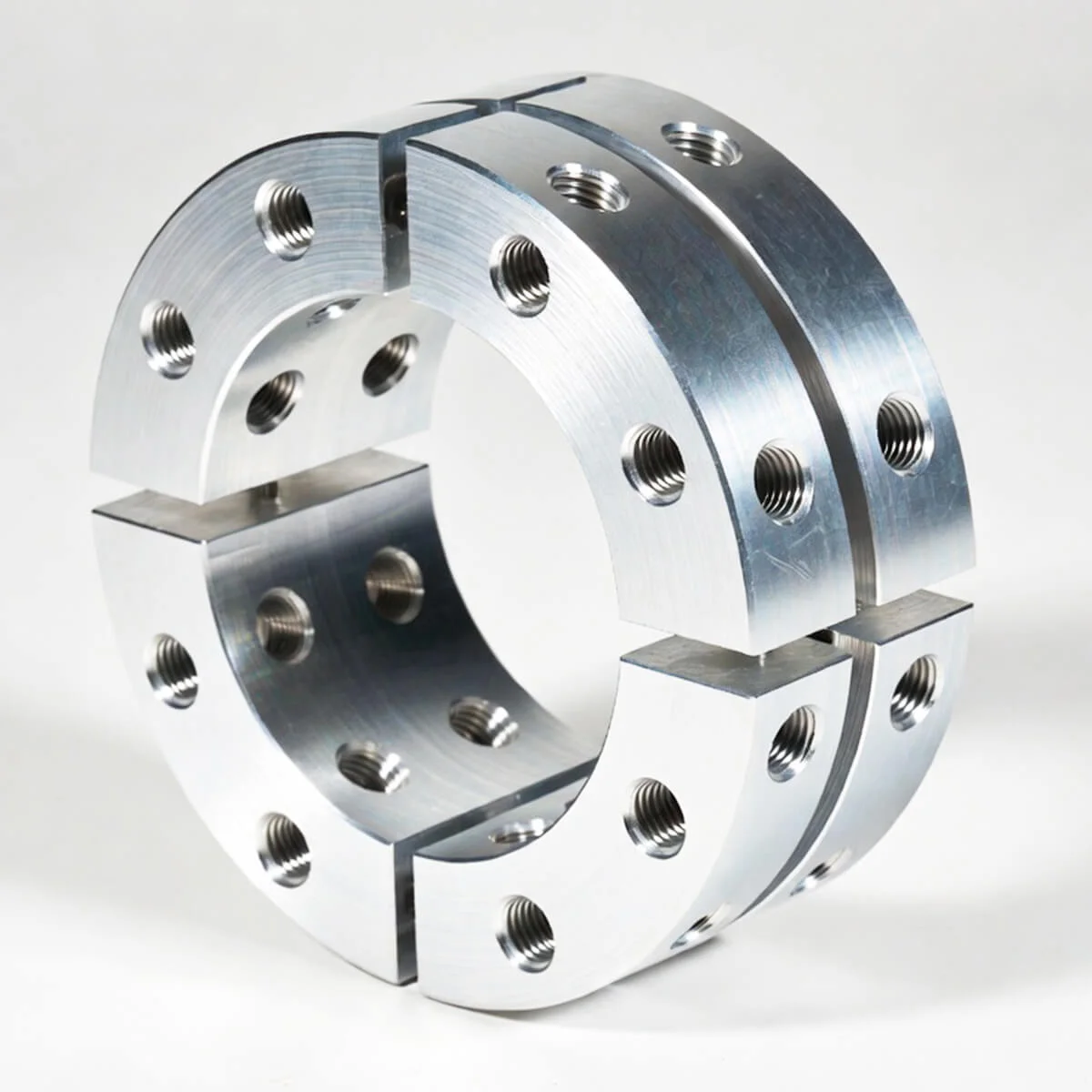

Clamp Collars
Application: Axial positioning and locking of shafts, gears, and pulleys in drive systems.
Material Examples: Aluminum 7075-T6, Stainless Steel 304/316, Steel.
Tolerance / Finish Notes: Bore tolerance ±0.005 mm, concentricity ±0.008 mm, surface finish Ra 0.8 µm.
EOAT & Gripper

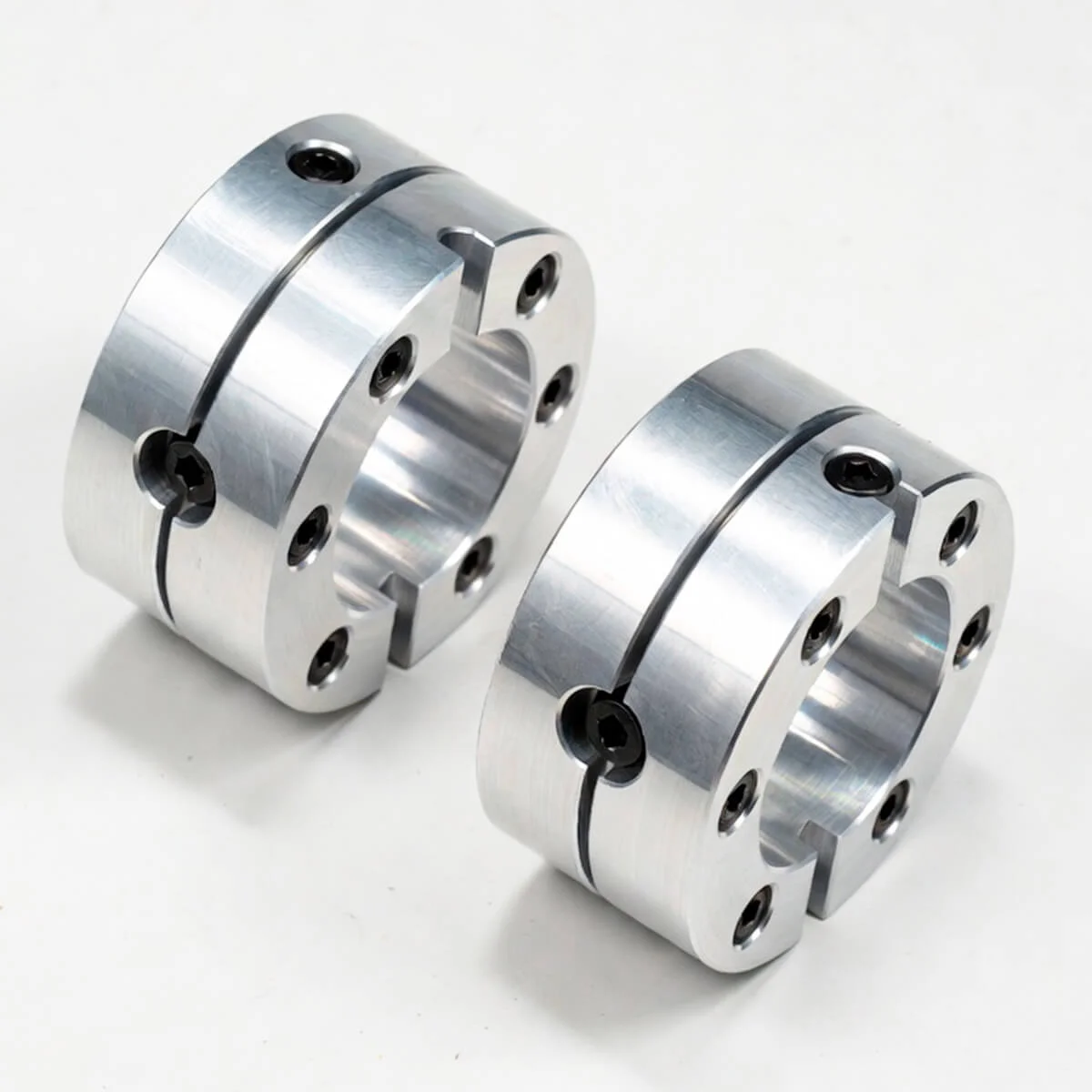

Couplers
Application: Connect motors to ballscrews, shafts, or gearboxes while absorbing misalignment in motion systems.
Material Examples: Aluminum 7075, Stainless Steel, Alloy Steel.
Tolerance / Finish Notes: Bore tolerance ±0.005 mm, concentricity ±0.008 mm, surface finish Ra 0.8 µm.
EOAT & Gripper
Vacuum Mounting Plates
Application: Mounting platform for vacuum generators, valves, and cup assemblies.
Material Examples: Aluminum 6061-T6, 7075-T6.
Tolerance / Finish Notes: Hole pattern tolerance ±0.01 mm, flatness ≤ 0.012 mm, parallelism ±0.01 mm.
EOAT & Gripper
Guide Rail Mounting Plates
Application: Mount linear guide rails to machine bases or frames with high precision and rigidity.
Material Examples: Aluminum 6061/7075, Stainless Steel.
Tolerance / Finish Notes: Rail mounting hole tolerance ±0.01 mm, flatness ≤ 0.012 mm, parallelism ±0.01 mm.
EOAT & Gripper

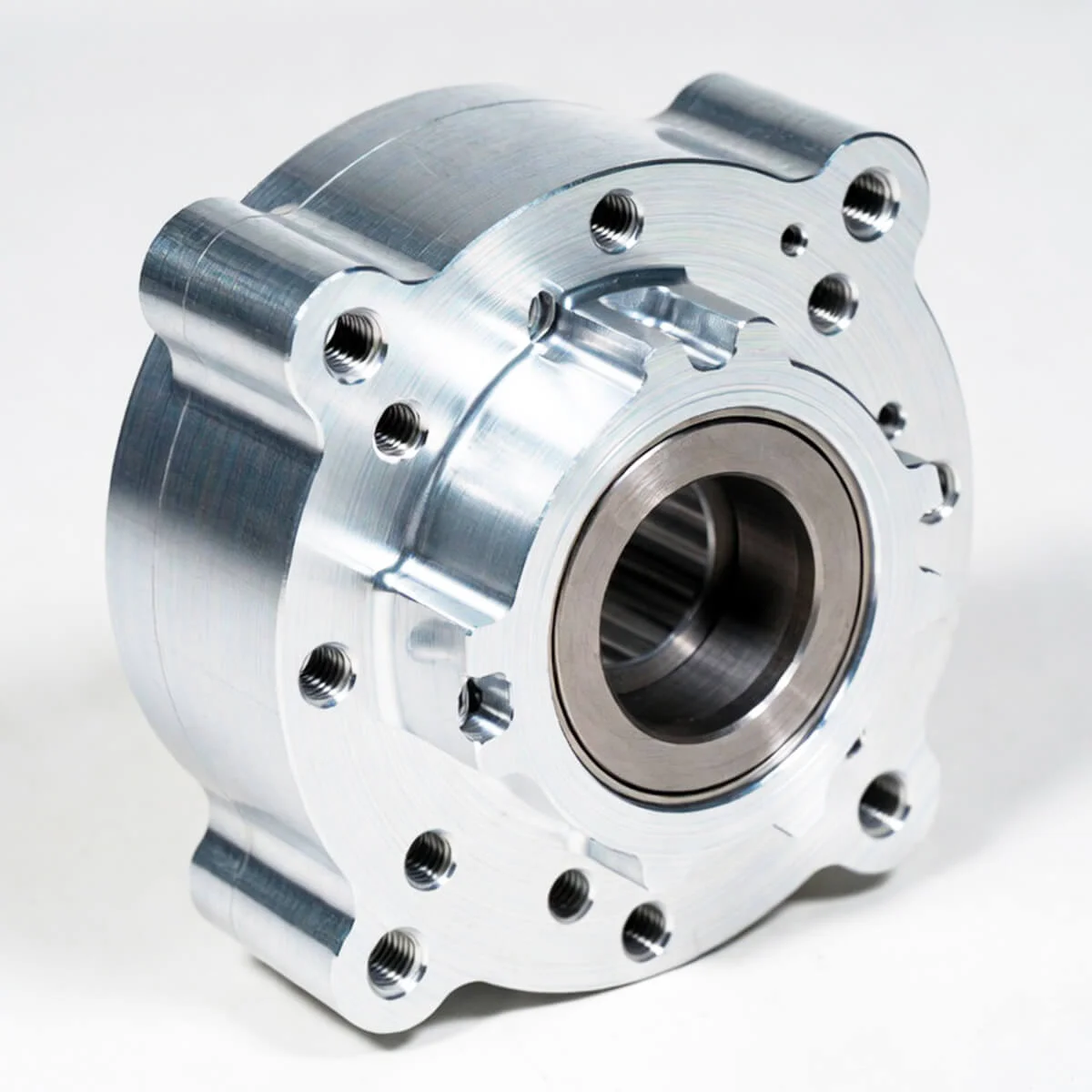

Linear Actuator End Capsool Changer Plates
Application: Seal and support the ends of linear actuators and cylinders in automation equipment.
Material Examples: Aluminum 6061-T6, 7075, Stainless Steel.
Tolerance / Finish Notes: Bore alignment ±0.005 mm, flatness ≤ 0.01 mm, surface finish Ra 0.8 µm.
EOAT & Gripper
Precision Spacers
Application: Central mounting platform for complex end-of-arm tooling assemblies.
Material Examples: Aluminum 6061/7075, Stainless Steel.
Tolerance / Finish Notes: All mounting features ±0.01 mm, flatness ≤ 0.015 mm, surface finish Ra 1.6 µm.
EOAT & Gripper
Vacuum Cup Manifolds
Application: Distribution of vacuum to multiple suction cups for handling large or irregular parts.
Material Examples: Aluminum 6061, Stainless Steel, Anodized Aluminum.
Tolerance / Finish Notes: Port alignment ±0.01 mm, sealing surface flatness ≤ 0.008 mm, surface finish Ra 0.8 µm.
